TEKAM

Famiglia Aluminium - Contenitori per elettronica - Metallo

Descrizione

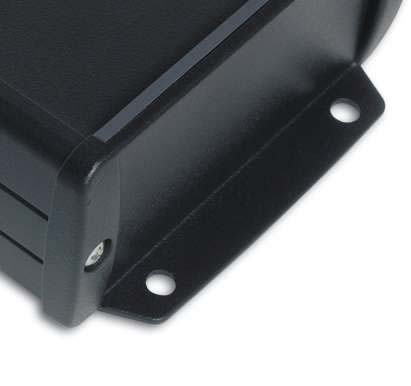

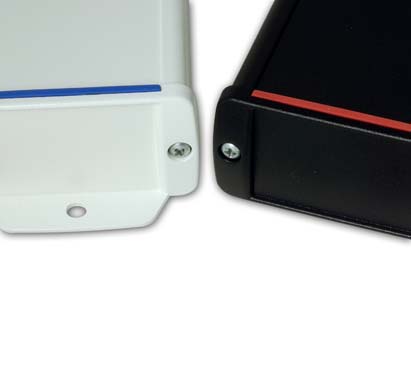

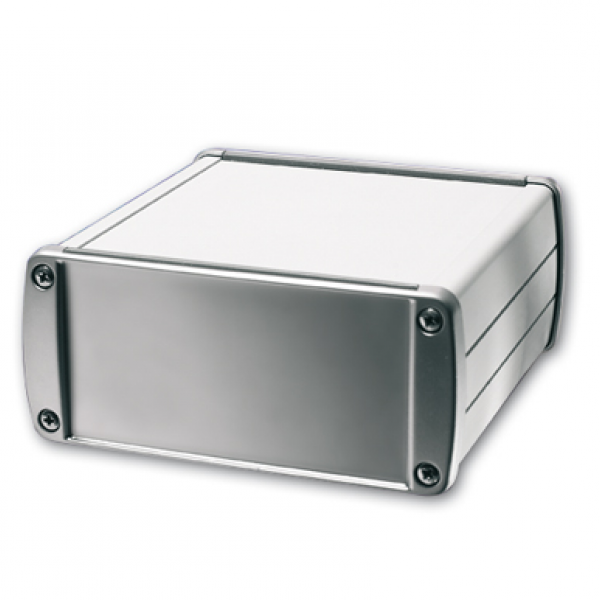

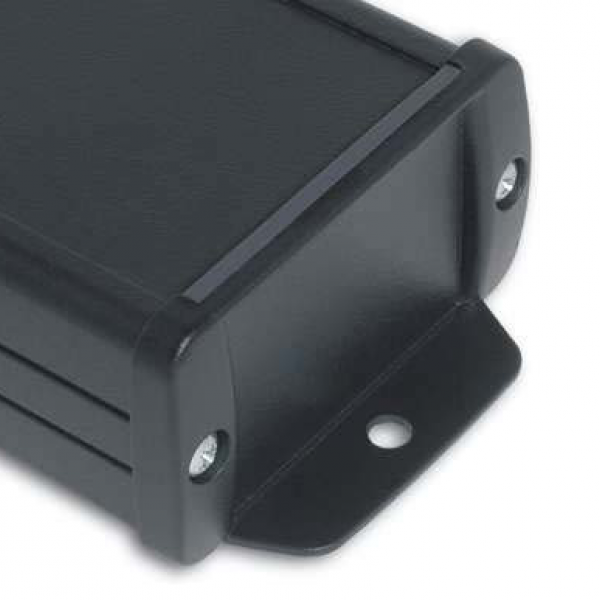

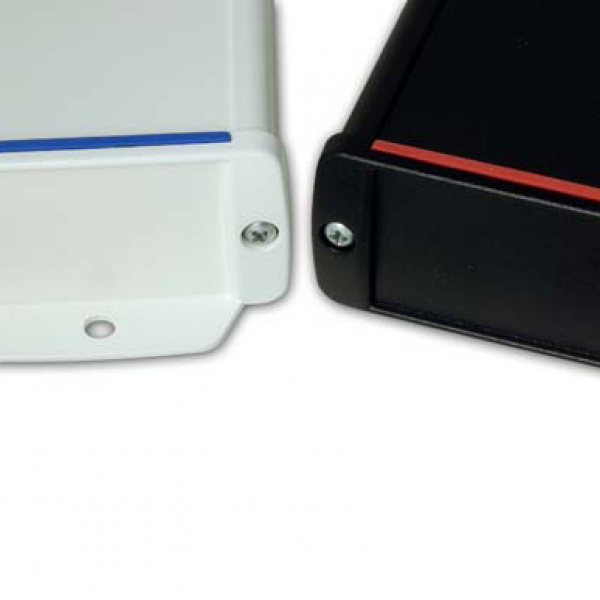

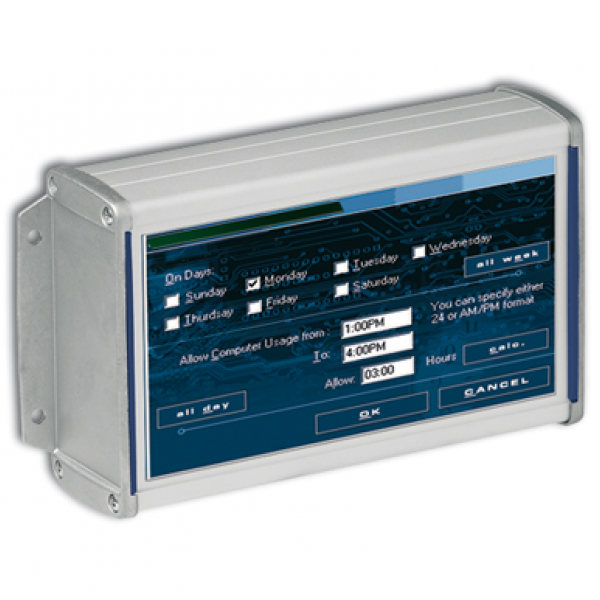

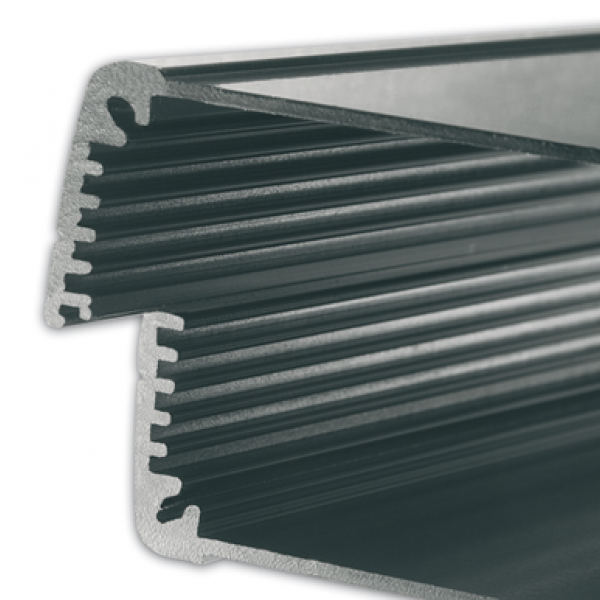

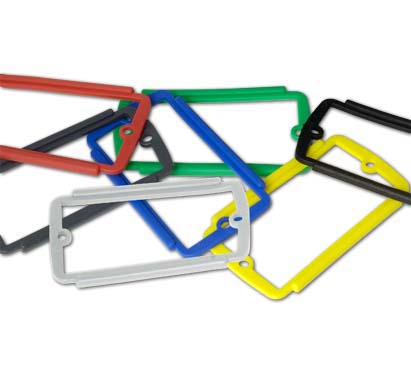

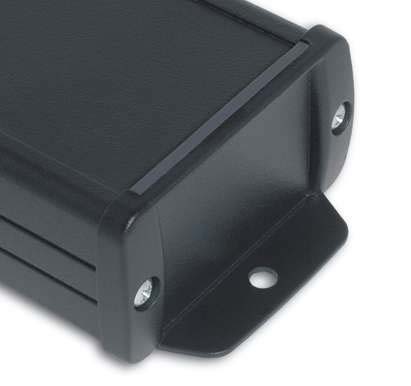

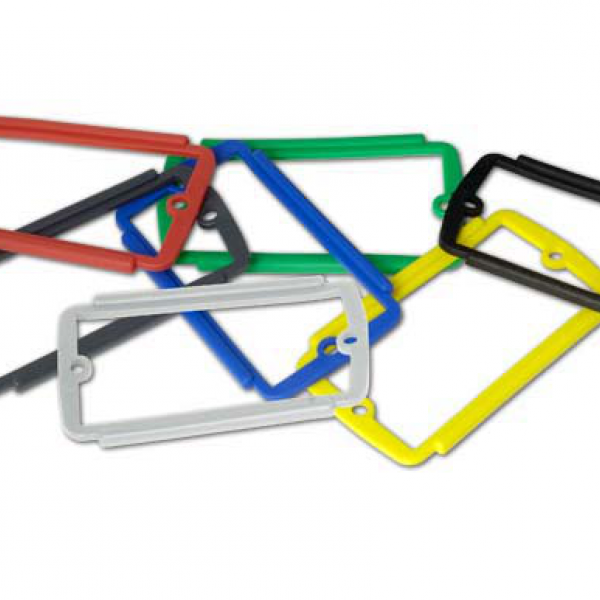

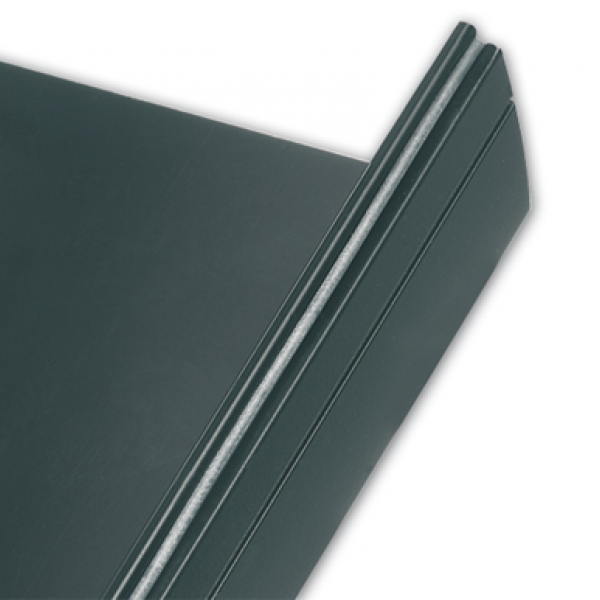

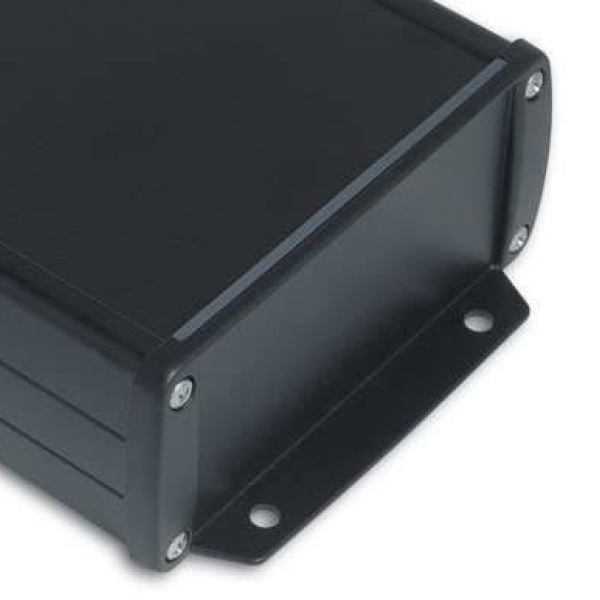

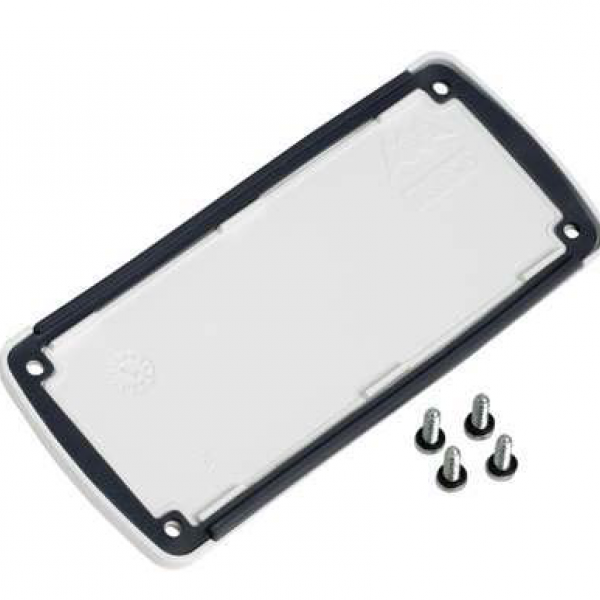

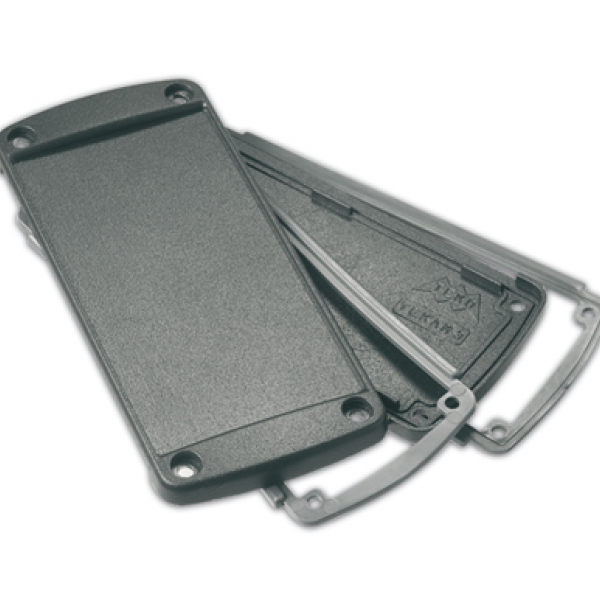

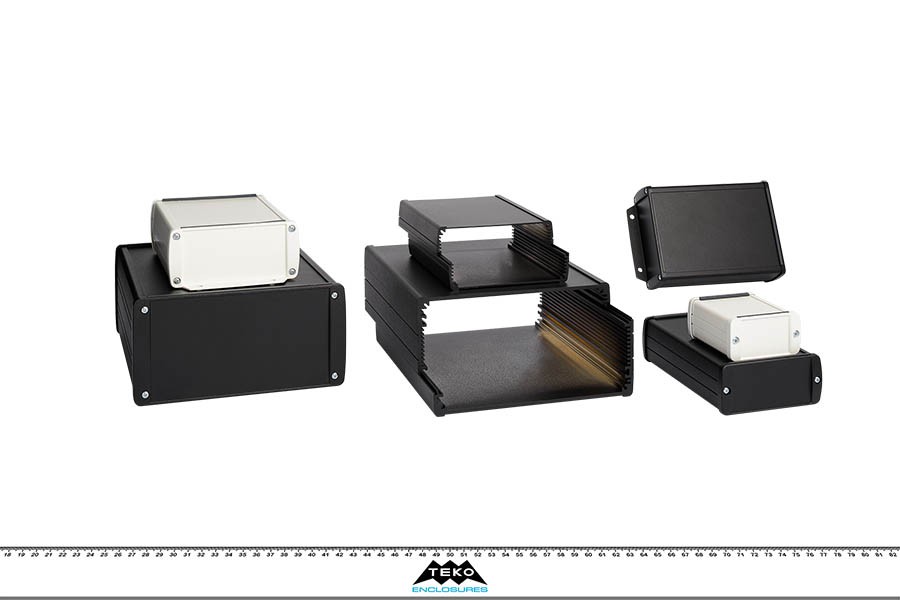

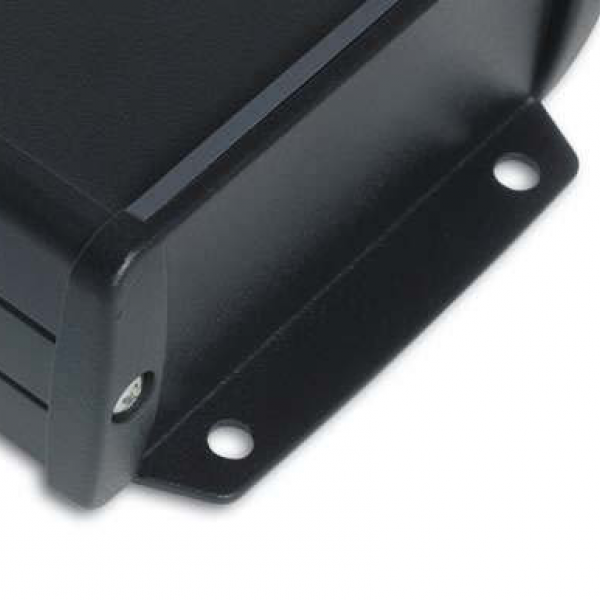

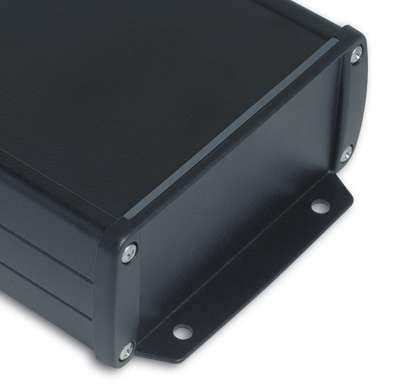

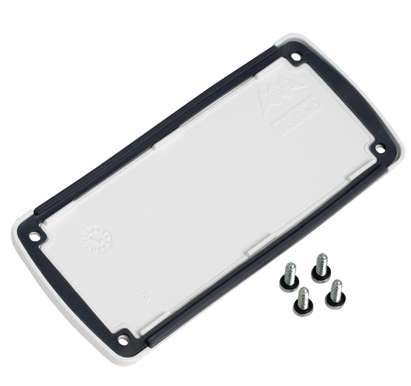

Contenitore in alluminio estruso con verniciatura esterna a polvere di elevato standard qualitativo. Due pannelli frontali in metallo, guarnizioni in gomma per protezione da acqua e polvere (IP65) disponibile in sei colori diversi, guide interne per PCB e parte superiore con area ribassata per l’alloggiamento di una tastiera a membrana. I modelli con “-E” sono dotati di pannelli in metallo flangiati per montaggio a parete. Chiusura a quattro od otto viti.

Dettagli

Prodotti

Modello L (mm) W (mm) H (mm) Colore (Ral) Materiale MAX PCB L (mm) MAX PCB W (mm) Viti Batteria Accessori Disegni Altro
TEKAM-11.7 70 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 60 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Visualizza
TEKAM-11.9 70 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 60 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Visualizza
TEKAM-11/E.7 70 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 60 54,5 4 - TKAMSK1
PDF
DWG
Visualizza
TEKAM-11/E.9 70 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 60 54,5 4 - TKAMSK1
PDF
DWG
Visualizza
TEKAM-12.7 100 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 90 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Visualizza
TEKAM-12.9 100 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 90 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Visualizza
TEKAM-12/E.7 100 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 90 54,5 4 - TKAMSK1
PDF
DWG
Visualizza
TEKAM-12/E.9 100 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 90 54,5 4 - TKAMSK1
PDF
DWG
Visualizza
TEKAM-13.7 125 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 115 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Visualizza
TEKAM-13.9 125 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 115 54,5 4 - ALP-1
TKAMSK1
PDF
DWG
Visualizza
TEKAM-13/E.7 125 59,9 30,9 9002
ALLOY 6060  -  ZA4C1 115 54,5 4 - TKAMSK1
PDF
DWG
Visualizza
TEKAM-13/E.9 125 59,9 30,9 9004
ALLOY 6060  -  ZA4C1 115 54,5 4 - TKAMSK1
PDF
DWG
Visualizza
TEKAM-21.7 100 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 90 78,5 4 - ALP-2
TKAMSK2
PDF
DWG
Visualizza
TEKAM-21.9 100 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 90 78,5 4 - ALP-2
TKAMSK2
PDF
DWG
Visualizza
TEKAM-21/E.7 100 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 90 78,5 4 - TKAMSK2
PDF
DWG
Visualizza
TEKAM-21/E.9 100 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 90 78,5 4 - TKAMSK2
PDF
DWG
Visualizza
TEKAM-22.7 145 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 135 78,5 4 - ALP-2
M
M58
M59
TKAMSK2
PDF
DWG
Visualizza
TEKAM-22.9 145 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 135 78,5 4 - ALP-2
M
M58
M59
TKAMSK2
PDF
DWG
Visualizza
TEKAM-22/E.7 145 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 135 78,5 4 - M
M58
M59
TKAMSK2
PDF
DWG
Visualizza
TEKAM-22/E.9 145 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 135 78,5 4 - M
M58
M59
TKAMSK2
PDF
DWG
Visualizza
TEKAM-23.7 160 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 150 78,5 4 - ALP-2
TKAMSK2
PDF
DWG
Visualizza
TEKAM-23.9 160 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 150 78,5 4 - ALP-2
TKAMSK2
PDF
DWG
Visualizza
TEKAM-23/E.7 160 85,8 36,9 9002
ALLOY 6060  -  ZA4C1 150 78,5 4 - TKAMSK2
PDF
DWG
Visualizza
TEKAM-23/E.9 160 85,8 36,9 9004
ALLOY 6060  -  ZA4C1 150 78,5 4 - TKAMSK2
PDF
DWG
Visualizza
TEKAM-31.7 110 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 100 100,5 8 - ALP-3
TKAMSK3
VS1
PDF
DWG
Visualizza
TEKAM-31.9 110 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 100 100,5 8 - ALP-3
TKAMSK3
VS1
PDF
DWG
Visualizza
TEKAM-31/E.7 110 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 100 100,5 8 - TKAMSK3
PDF
DWG
Visualizza
TEKAM-31/E.9 110 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 100 100,5 8 - TKAMSK3
PDF
DWG
Visualizza
TEKAM-31L.9 110,0 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 100 100,5 8   ALP-3
TKAMSK3
VS1
PDF
DWG
Visualizza
TEKAM-31L/E.9 110 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 100 100,5 8   TKAMSK3
PDF
DWG
Visualizza
TEKAM-32.7 145 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 135 100,5 8 - ALP-3
TKAMSK3
VS2
PDF
DWG
Visualizza
TEKAM-32.9 145 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 135 100,5 8 - ALP-3
TKAMSK3
VS2
PDF
DWG
Visualizza
TEKAM-32/E.7 145 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 135 100,5 8 - TKAMSK3
PDF
DWG
Visualizza
TEKAM-32/E.9 145 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 135 100,5 8 - TKAMSK3
PDF
DWG
Visualizza
TEKAM-32L.9 145 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 135 100,5 8   ALP-3
TKAMSK3
VS2
PDF
DWG
Visualizza
TEKAM-32L/E.9 145 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 135 100,5 8   TKAMSK3
PDF
DWG
Visualizza
TEKAM-33.7 175 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 165 100,5 8 - ALP-3
TKAMSK3
VS3
PDF
DWG
Visualizza
TEKAM-33.9 175 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 165 100,5 8 - ALP-3
TKAMSK3
VS3
PDF
DWG
Visualizza
TEKAM-33/E.7 175 105,9 45,8 9002
ALLOY 6060  -  ZA4C1 165 100,5 8 - TKAMSK3
PDF
DWG
Visualizza
TEKAM-33/E.9 175 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 165 100,5 8 - TKAMSK3
PDF
DWG
Visualizza
TEKAM-33L.9 175 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 165 100,5 8   ALP-3
TKAMSK3
VS3
PDF
DWG
Visualizza
TEKAM-33L/E.9 175 105,9 45,8 9004
ALLOY 6060  -  ZA4C1 165 100,5 8   TKAMSK3
PDF
DWG
Visualizza
